近日，西安电子科技大学与 OceanBase 团队合作完成的论文《PromTCS: An Efficient Two-Dimensional Metadata Management and Tailored Hybrid Storage Architecture for Performance Monitoring Time Series》被 FAST 2027 接收。

FAST（USENIX Conference on File and Storage Technologies）代表着计算机存储领域的国际最高研究水平。FAST 2027 将于 2027 年 2 月 23 日至 25 日在美国华盛顿州伦顿（Renton）举行。

此次被接收的论文聚焦 DevOps 场景下海量时间序列存储的成本问题。

时间序列存储是 DevOps 性能监控的重要基础，但传统元数据模型按整条时间序列保存标签，难以抑制高基数带来的内存开销，而直接依赖大容量 NVMe SSD 来维持写入性能，又会带来高昂的设备成本。

针对这一问题，PromTCS 提出兼顾性能和成本的存储方案，由二维元数据管理和按介质定制的混合存储架构组成。

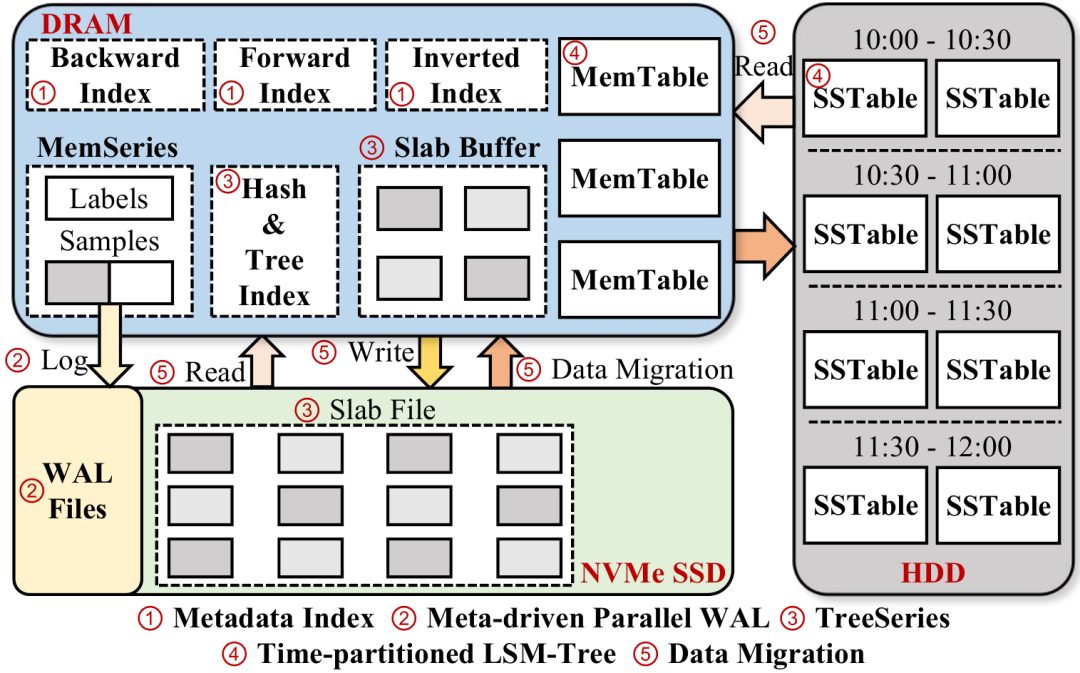

PromTCS 架构图

二维元数据管理

一条性能监控时间序列对应某个数据源上的某个指标。

指标会在大量主机上重复出现，同一数据源又会导出多个指标。PromTCS 据此把标签拆成互不相交的两类：指标标签映射为 MetricID，数据源标签映射为 SourceID，时间序列由 (MetricID, SourceID) 唯一标识。

实验证明，相比 Prometheus tsdb 的原始模型与 TimeUnion 的组模型，二维元数据模型能有效减少内存占用。

在二维模型之上，PromTCS 重新设计了三类元数据索引。

• 后向索引将标签解析为 ID，位于每条读写路径的入口，因而需要支持高并发查找。指标标签与数据源标签分别由一棵 Thmap 管理：读操作无锁，更新使用节点级细粒度锁。

• 前向索引将 (MetricID, SourceID) 映射到时间序列对象。该索引以查询为主，更新仅发生在新序列注册时，因此侧重读性能与存储密度。历史条目存放于可按地址直接访问的扁平数组；新增条目先写入 Thmap，再定期合并进扁平数组。

• 倒排索引将数据源标签映射为 SourceID 的 posting list，采用两级结构。标签 key 基数较小，第一级用 Thmap 管理；标签 value 基数大且仅部分被频繁查询，第二级将热 value 留在 Thmap，冷 value 迁至内存开销更低的 MergeSet，新写入的 value 先进入 Thmap。posting list 存放 SourceID。数据源数量远小于时间序列数量，列表因此更短。

写入路径上，标签划分为指标与数据源两部分，经后向索引得到 MetricID 与 SourceID，再由前向索引定位时间序列对象；新序列则分配 ID 并更新索引。

查询路径上，指标标签经后向索引解析；对数据源标签，在倒排索引上检索 posting list 并求交，再由前向索引取出匹配的时间序列对象。

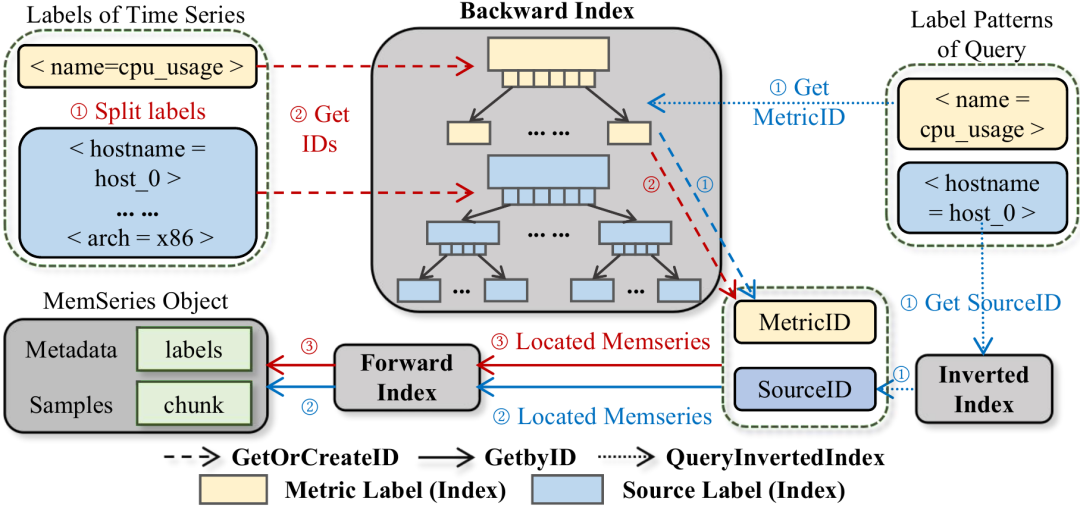

元数据索引读写路径

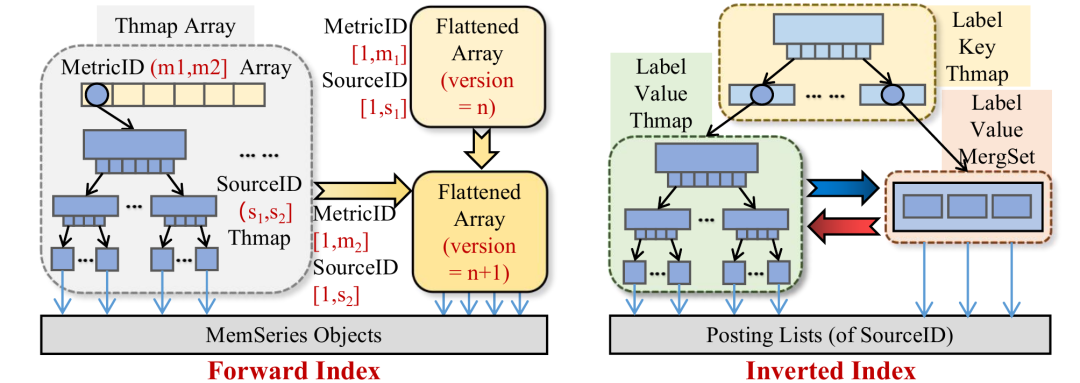

前向索引与倒排索引

为时间序列定制的混合存储架构

混合存储将新数据与日志置于 DRAM 和少量 NVMe SSD，将冷数据置于 HDD。

不同介质的带宽与访问特性各不相同，PromTCS 据此做三处设计：面向 NVMe SSD 的免合并引擎 TreeSeries、按介质区分的数据迁移，以及元数据驱动的并行 WAL。HDD 沿用按时间分区的 LSM-tree 管理冷数据，使合并不与写入和日志争用 SSD 带宽。

TreeSeries

时间分区 LSM-tree 直接部署于 NVMe SSD 时，为维持全局有序而反复合并、重写数据。对照变体在合并期间插入吞吐反复下降，写放大达 5.4 倍。TreeSeries 作为 SSD 上的写缓冲，以宽松有序代替全局排序，从而省去这一合并。

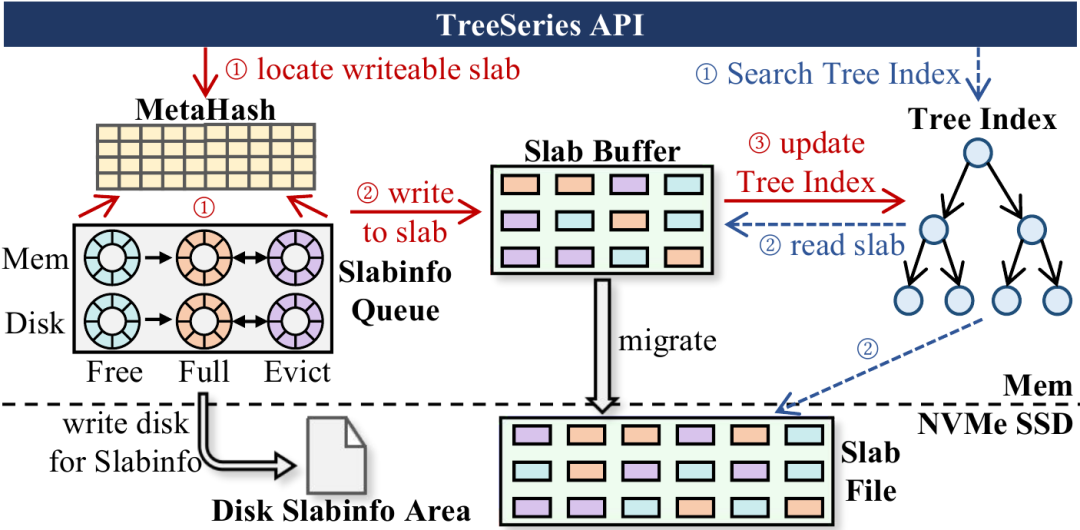

TreeSeries结构

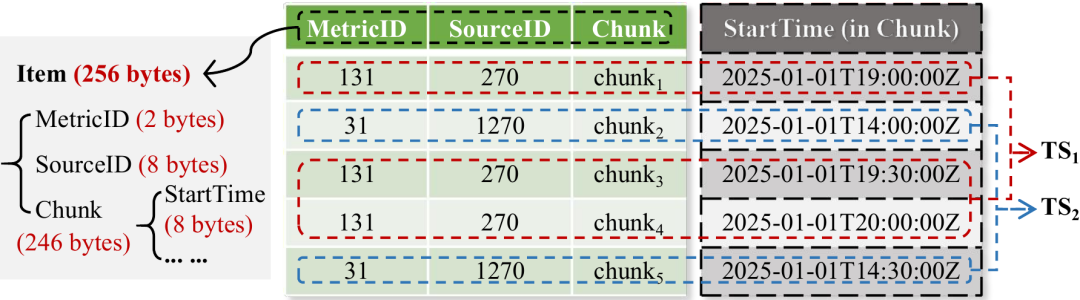

slab结构与宽松有序

数据以与 SSD 页对齐的 4 KB slab 为管理单元，使读写粒度与 SSD 页一致。slab 内 item 的大小在压缩效率与查询时的解压开销之间取折中。写入先进入内存中的 slab buffer，达到阈值后再由后台线程刷入 SSD 上的 slab file，以避免样本直接落盘。

每个 slab 绑定 slabinfo，由无锁队列分别跟踪内存与磁盘上的空闲、已满和待回收状态。已迁出的 slab 进入回收队列，仅当空闲 slab 耗尽时才原地覆盖。

并发由两套索引分担：

MetaHash 是二维表，按 MetricID 与 SourceID 取模定位可写 slab，并以细粒度锁将不同时间序列分散到不同 slab，从而降低插入时的锁争用，也使单个 slab 容纳的时间序列尽量少。

查询使用无锁、缓存友好的 B+ 树，键由同一 slab 内同一时间序列的 SourceID、MetricID 与时间范围组成，以减少索引项和大范围查询的 I/O。

宽松有序指：同一 slab 内、同一时间序列的 item 按起始时间排列；不同时间序列之间，以及不同 slab 之间，不维持顺序。全局有序所需的合并因此可以省去。

宕机恢复只需重建已落盘部分。slab 从 buffer 刷入 SSD 时，系统将已落盘 slab 的 slabinfo 及对应索引项写入 SSD 上的 slabinfo 区域；恢复时读回这些元数据，重建磁盘侧队列与树索引。

在 NVMe SSD 上，相对时间分区 LSM-tree，TreeSeries 的插入吞吐高 6.3–8.2 倍，查询延迟相当，写放大降低 75.8%–81.5%。

数据迁移

DRAM、NVMe SSD 与 HDD 之间的带宽差会使数据堆积在高带宽层，进而限制写入性能。PromTCS 按介质选择写入方式，并以早迁移与懒刷新利用各层 I/O，同时控制对查询的影响。

迁往 NVMe SSD 时，利用其高并发与优于随机写的顺序带宽。已满 slab 的比例达到阈值且 slab file 仍有空间时，后台线程按 SlabID 将相邻 slab 分组：目标地址连续则整组顺序写入，以降低系统调用开销；否则退回按 slab 的并行随机写。

迁往 HDD 时，侧重其远高于随机 I/O 的顺序带宽：顺序读出 slab，按时间序列归组后写入 MemTable，并在本次迁移结束前刷盘，避免 MemTable 在内存中堆积。

早迁移采用较低阈值，使数据提前分布到各层，避免快设备写满后阻塞插入。

懒刷新则推迟回收已迁出的空间：数据仍留在原快设备上供查询使用，直至该空间被新数据覆盖，才更新 TreeSeries 的树索引。关闭懒刷新后，近期查询延迟升高 7.2%–10.9%，长期查询延迟升高 27.4%–31.7%。

相对全量置于 SSD 的 LSM-tree，插入吞吐高 3.37–3.40 倍，SSD 写入量仅为前者的 21.4%–24.8%。相对上层在 SSD、下层在 HDD 的分层 LSM-tree，插入吞吐高 4.69–5.67 倍。SSD 上的合并直接限制插入吞吐；HDD 上的合并只影响迁移，其影响再由早迁移削弱。

元数据驱动的并行 WAL

全局 WAL 在单锁上同步，会限制并发写入；简单地拆成多个 WAL，又引入随机 I/O 与跨组顺序问题。性能监控以追加新样本为主，不同时间序列之间无事务依赖，因而样本日志无需维持全局顺序。

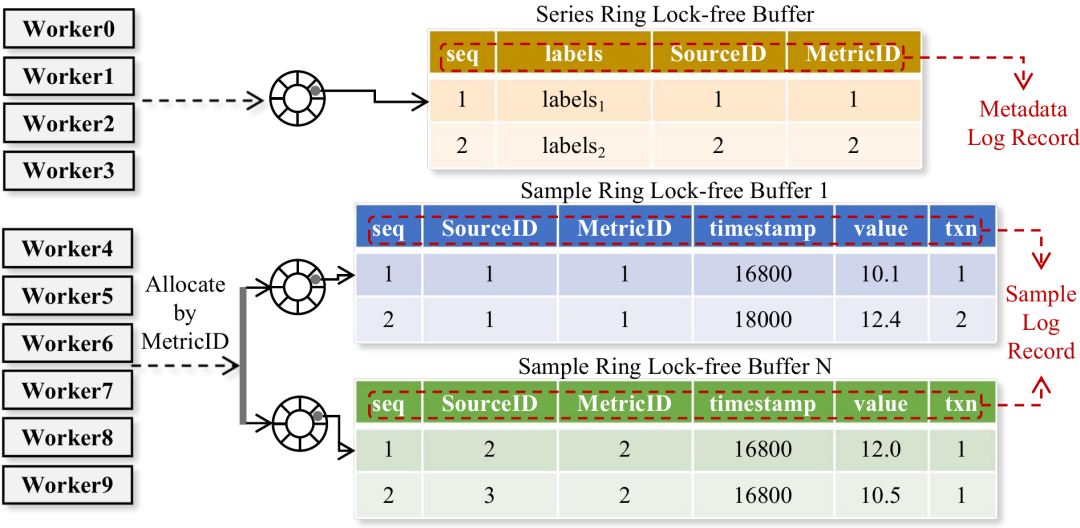

元数据驱动的并行 WAL

PromTCS 将日志分为序列日志与样本日志。

序列日志仅一组，记录时间序列的标签与 ID，供恢复时重建元数据。样本远多于元数据，是写入路径上 I/O 与同步的主要开销，故按 MetricID 取模分至多个日志组（实验中为 5 组，以平衡 CPU 与 I/O）。

每组拥有独立的内存环形缓冲区、磁盘目录与组提交线程，组间互不阻塞，也无需跨组保序。

分组键取 MetricID，使同一指标的样本聚集；同一指标的数值更接近，压缩效率更高。相对按 MetricID 与 SourceID 分组，真实数据上压缩效率最高提升 36.2%。

可靠性按时间序列校验：chunk 写入 TreeSeries 之前，以单调递增的样本序号确认其中最后一条日志已经落盘。

样本持久化到 SSD 后，对应样本日志即可清理；序列日志体积小，且恢复时需要，故予以保留。

宕机恢复时，先由序列日志重建元数据索引，再按日志目录并行重放。各目录中的时间序列互不依赖，重放无需同步。

TreeSeries 与 HDD 上的 LSM-tree 只读取少量元数据，开销远小于日志重放。相对 Prometheus tsdb 的全局 WAL，插入吞吐提高 42.7%–69.7%。
